Описание

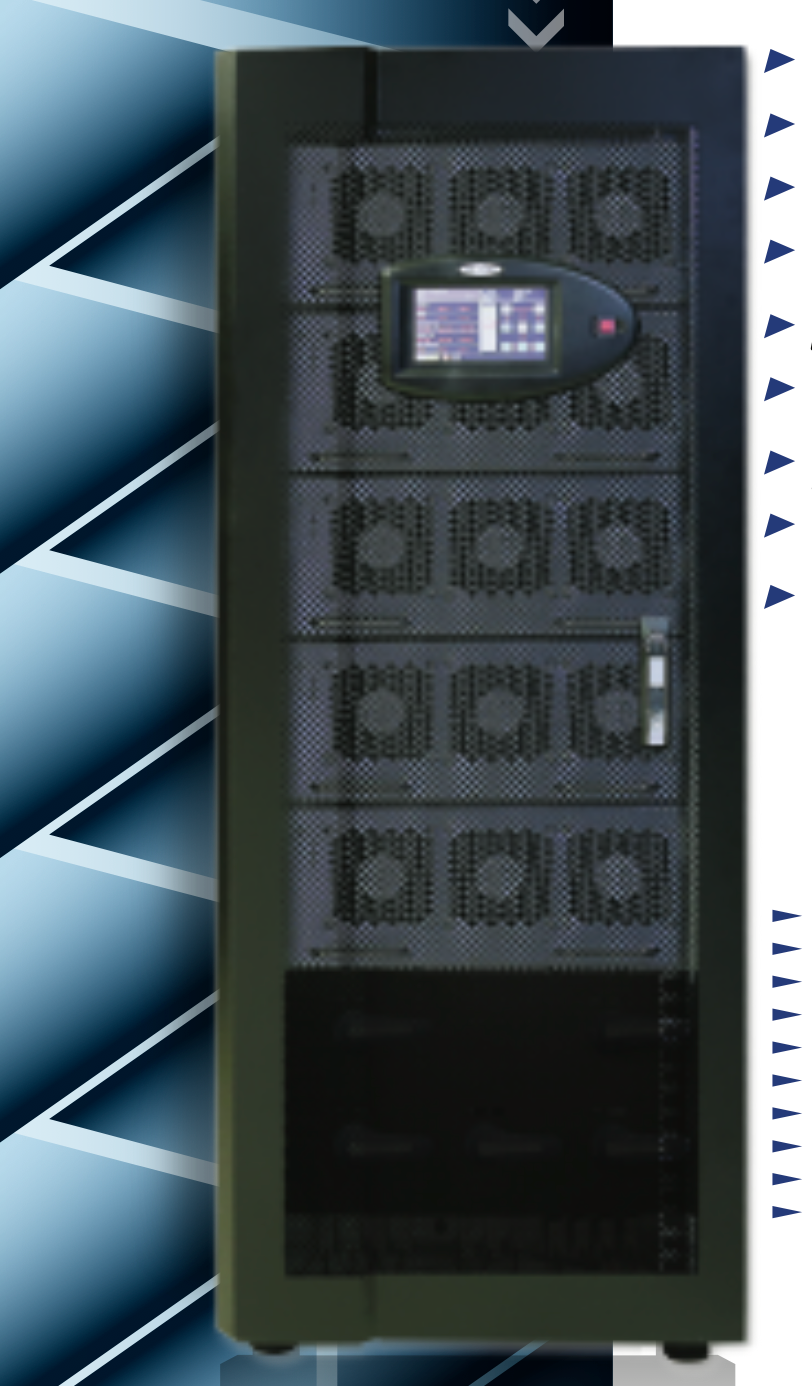

ИБП СЕРИЯ E4 | Модульный | 40 кВА × 5 модулей | Трёхфазный
ELEN E4 Series Modular | Горячая замена модулей | 40 / 80 / 120 / 160 / 200 кВА (1–5 модулей по 40 кВА)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Технология 3L-выпрямителя и инвертора (трёхуровневый)
- Высокая устойчивость к короткому замыканию
- Регенеративная эксплуатация (сеть ⇄ нагрузка)
- Регенеративная загрузка (лёгкий тест загрузки)
- Низкое искажение входного тока THDi (≤ 3%)
- Низкое искажение выходного напряжения THDv (≤ 2%)
- Распределённый байпас
- Работа от общих батарей
- Высокий входной коэффициент мощности 0,99 при нагрузке 0%–100%
- Высокий выходной коэффициент мощности 0,9 (опция 1)
- Высокие входные и выходные характеристики
- Сенсорный TFT LCD-дисплей
- Холодный старт (опция)
- Защита от короткого замыкания
- Внешний байпас (опция)
- Оптимальная совместимость с генератором
- Высокий КПД в ЭКО-режиме (до 98%)
- Увеличенный срок службы батарей с интеллектуальным управлением зарядом
- Автоматический и ручной тест батарей с настраиваемым периодом и временем
- Безлимитное параллельное подключение — безлимитная мощность (×n)
- Технические характеристики серии E4 аккредитованы Турецким агентством по аккредитации (TÜRKAK)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — ELEN E4 SERIES (5×40 кВА)
| Число модулей | 1 / 2 / 3 / 4 / 5 |
| Мощность Sn (кВА) | 40 / 80 / 120 / 160 / 200 |
| Мощность Pn (кВт) | 36 / 72 / 108 / 144 / 180 |
| ВХОД | |
| Номинальное напряжение | 380 / 400 / 415 В, 3ф + N |
| Диапазон напряжений | −25%, +20% (без снижения), −36% (в зависимости от нагрузки) |
| Частота | 50 / 60 Гц |
| Диапазон частоты | ±10% |
| Коэффициент мощности | ≥ 0,99 |
| Искажение входного тока THDi | < 3% |
| БАЙПАС | |
| Внешний байпас | Опционально |
| Номинальное напряжение | 380 / 400 / 415 В, 3ф + N |
| Диапазон напряжений | до −25%, +20% (настраиваемый) |
| Частота | 50 / 60 Гц |
| Диапазон частоты | до ±10% (настраиваемый) |
| Байпас технического обслуживания | Стандартно |
| ВЫХОД | |
| Номинальное напряжение | 380 / 400 / 415 В, 3ф + N |
| Диапазон напряжений | ±1% (статическая нагрузка), ±5% (динамическая нагрузка) |
| Частота | 50 / 60 Гц (выбираемая) |
| Диапазон частоты | ±0,1% (автосинхронизация), ±1% (синхронизация с байпасом, до ±5%) |
| Коэффициент мощности | 0,9 (опция 1) |
| Искажение напряжения THDv | < 2% (линейная нагрузка), < 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ | |
| ≤ 110% | 60 мин. |
| ≤ 125% | 10 мин. |
| ≤ 150% | 1 мин. |
| КПД | |
| Онлайн — 100% нагрузка | До 96% |
| Онлайн — 50% нагрузка | 95% |
| ЭКО-режим | До 98% |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Технология | Трёхуровневый выпрямитель и инвертор, горячая замена модулей |
| Управление | DSP, SPWM |
| Классификация по EN 62040-3 | VFI — SS — 111 (Voltage Frequency Independent) |
| Коммуникации | SNMP, USB, RS232, RS485, MODBUS |
| Удалённый мониторинг | Панель удалённого мониторинга (опция) |
| Программируемые сухие контакты | 3 (стандартно), 7 (опция) |
| Программируемые пользовательские входы | 4 |
| Температурная компенсация заряда | Опционально |
| Сенсорный TFT LCD-дисплей | Стандартно |
| ОКРУЖАЮЩАЯ СРЕДА | |
| Рабочая температура | от 0 °C до +40 °C (от 20 °C до 25 °C для максимального срока службы батарей) |
| Влажность | 0% – 95% (без конденсации) |
| Максимальная высота над уровнем моря | ≤ 2000 м |
| Уровень шума — 1 модуль (40 кВА) | < 53 дБ(А) |
| Уровень шума — 2 модуля (80 кВА) | < 55 дБ(А) |
| Уровень шума — 3 модуля (120 кВА) | < 57 дБ(А) |
| Уровень шума — 4 модуля (160 кВА) | < 59 дБ(А) |
| Уровень шума — 5 модулей (200 кВА) | < 61 дБ(А) |
| ХАРАКТЕРИСТИКИ ШКАФА | |
| Габариты (Ш × Г × В), мм | 830 × 1110 × 1945 |
| Степень защиты | IP20 |
| Цвет | RAL 9005 |
| БАТАРЕИ | |
| Батарейный модуль | Горячая замена батарейных модулей |
| Количество батарей | 40 ± 4 (настраиваемое) |
| Тип батарей | VRLA AGM |
| СТАНДАРТЫ | |
| Безопасность | EN 62040-1 |
| ЭМС | EN 62040-2 |
| Производительность | EN 62040-3 |
| Срок службы ИБП | 10 лет |
